Ferrure radôme Bréguet BR941S
Par OLIVIER COUZI, publié le mardi 26 novembre 2024 11:08 - Mis à jour le mardi 26 novembre 2024 21:37
Ferrures de maintient du radôme d'un Bréguet BR941. Usinées par les terminales TRPM.
Ces ferrures permettent le maintient du radôme pendant son ouverture. Elles sont situées au niveau des flèches rouges sur la photo ci-dessous.

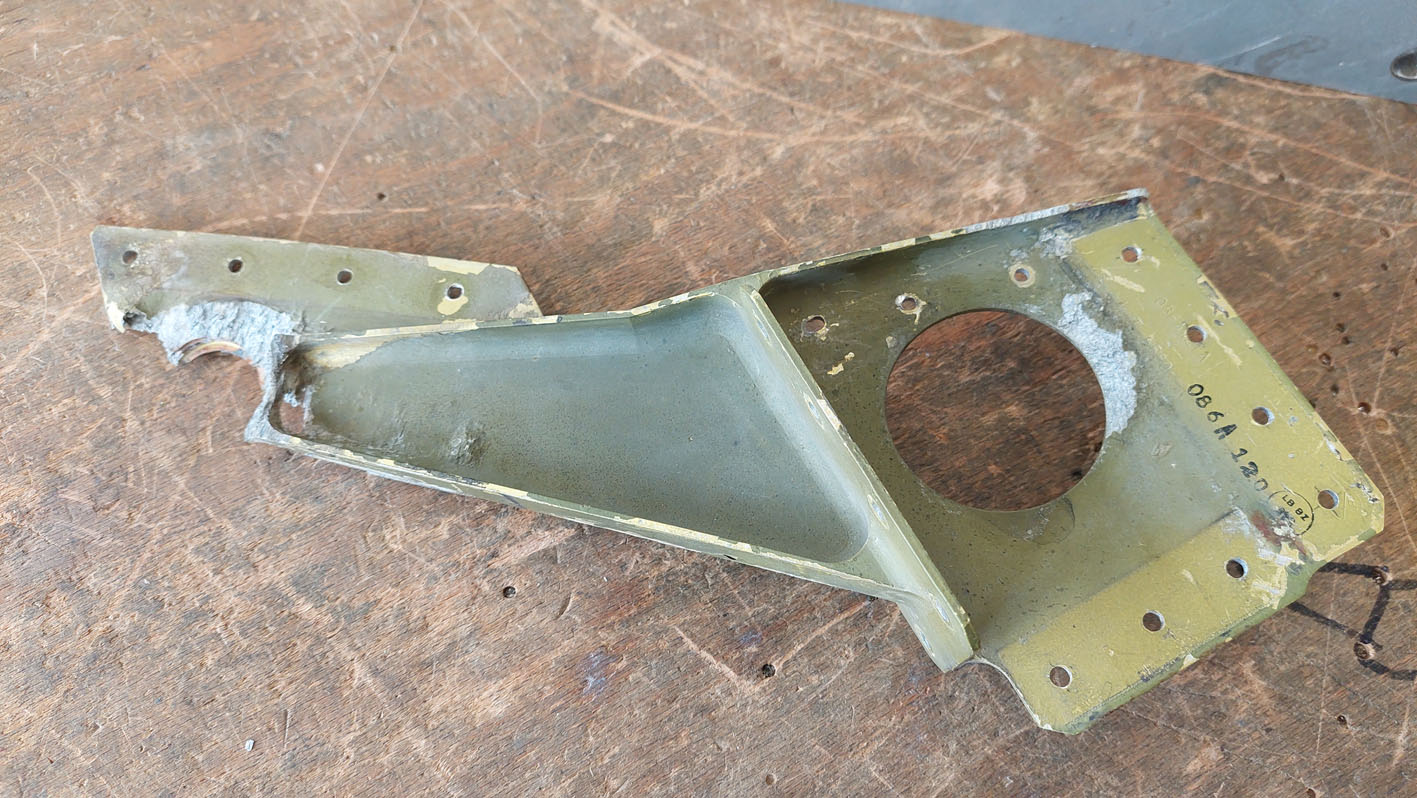

Pièce originale détériorée à remplacer :

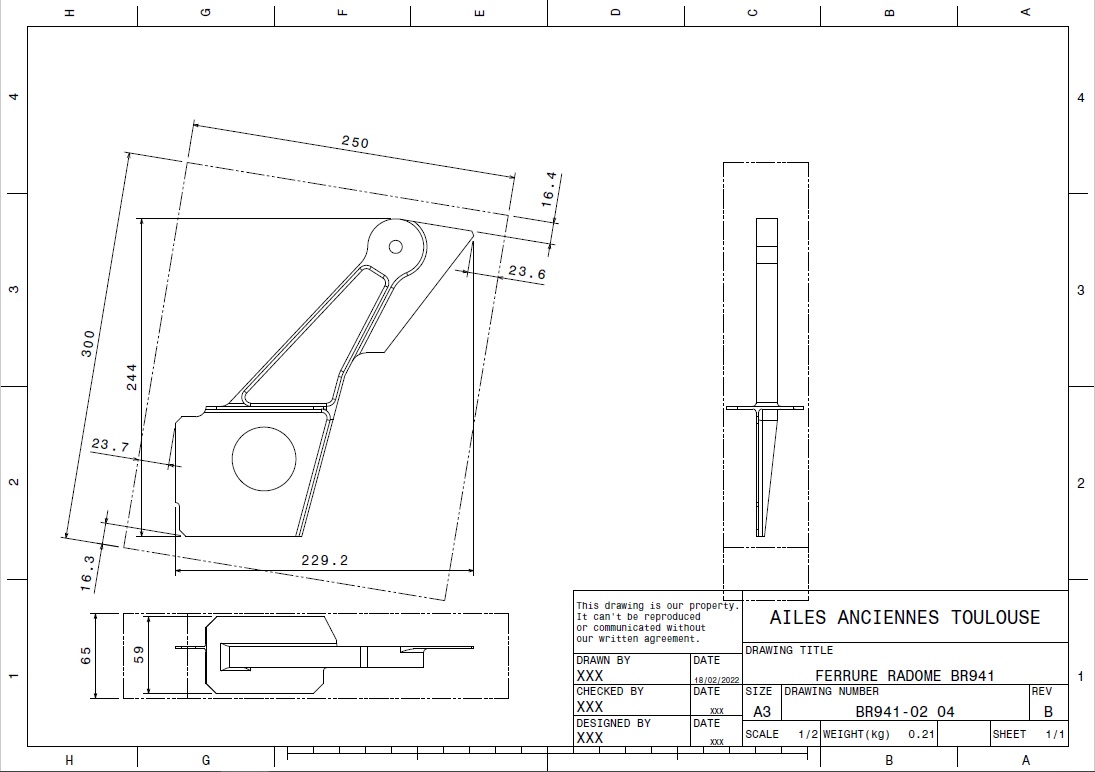

Préparation avant usinage à partir du dessin de définition et du volumique pour réaliser la FAO :

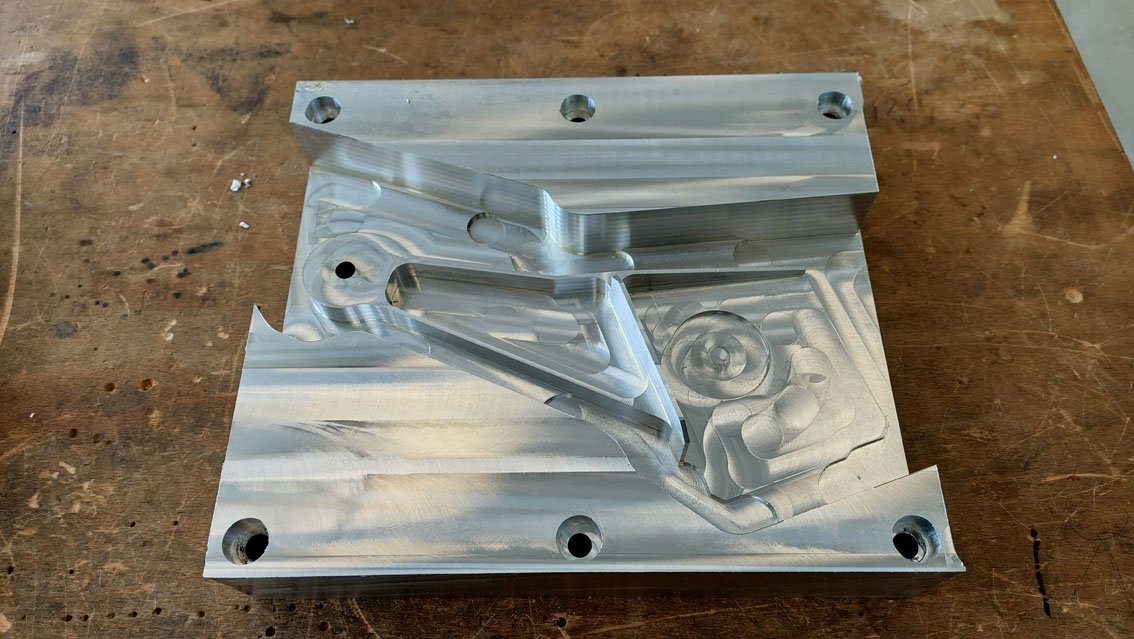

Première phase : usinage du premier côté :

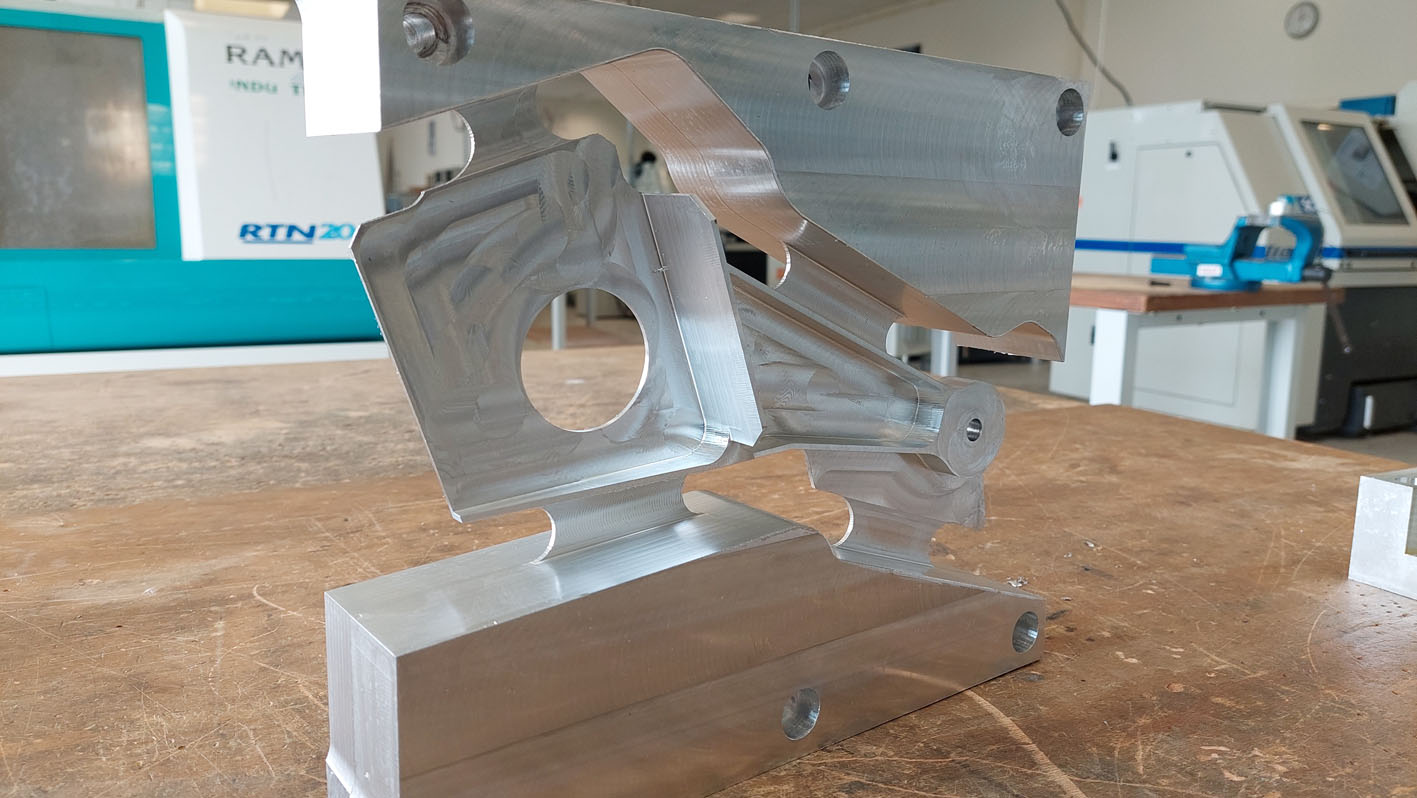

Deuxième phase : Usinage de l'autre côté, la pièce est maintenue par des "oreilles" pour usiner un maximum de surfaces :

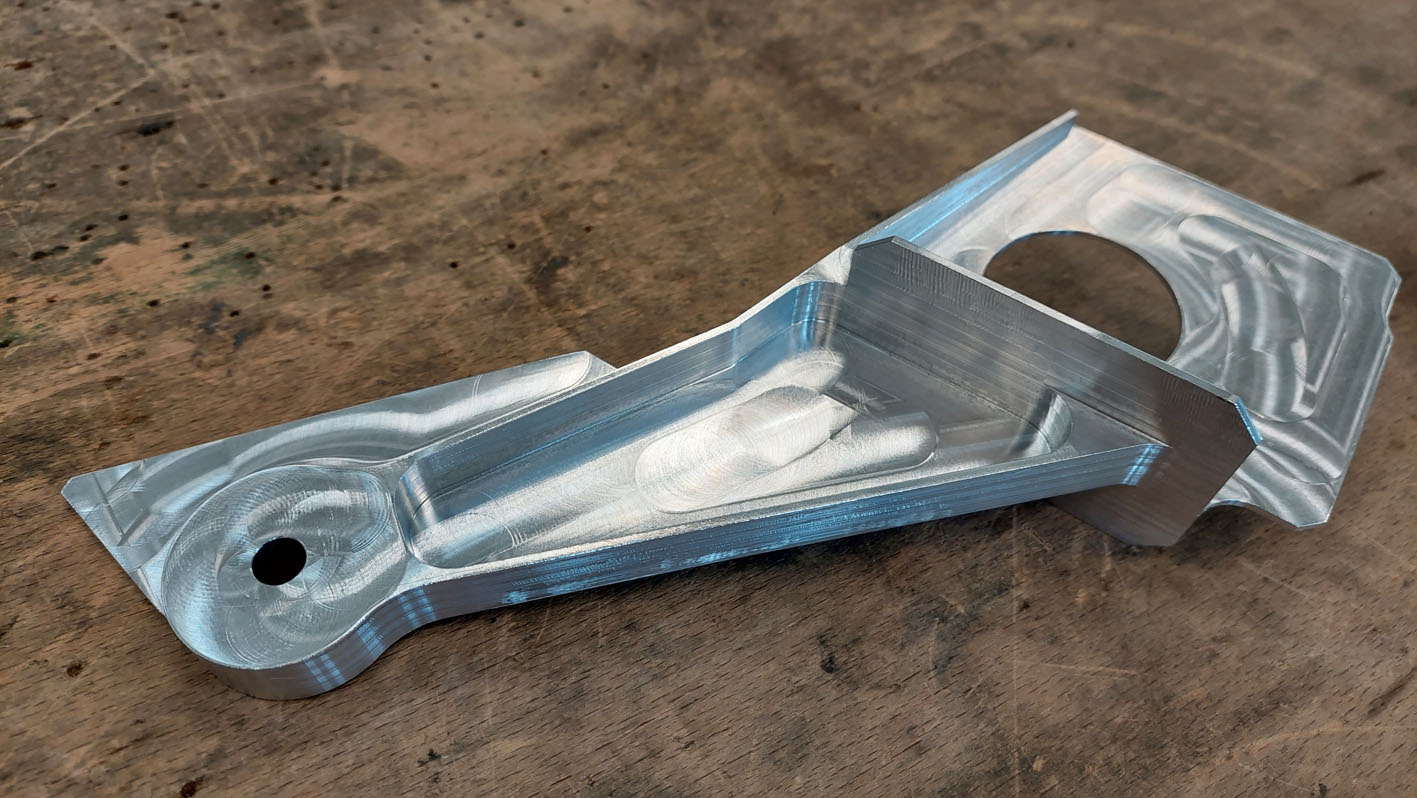

Troisième phase : décochage de la pièce du brut, à la scie à ruban (découpe des "oreilles" et ajustage des traits de coupe à la lime) :

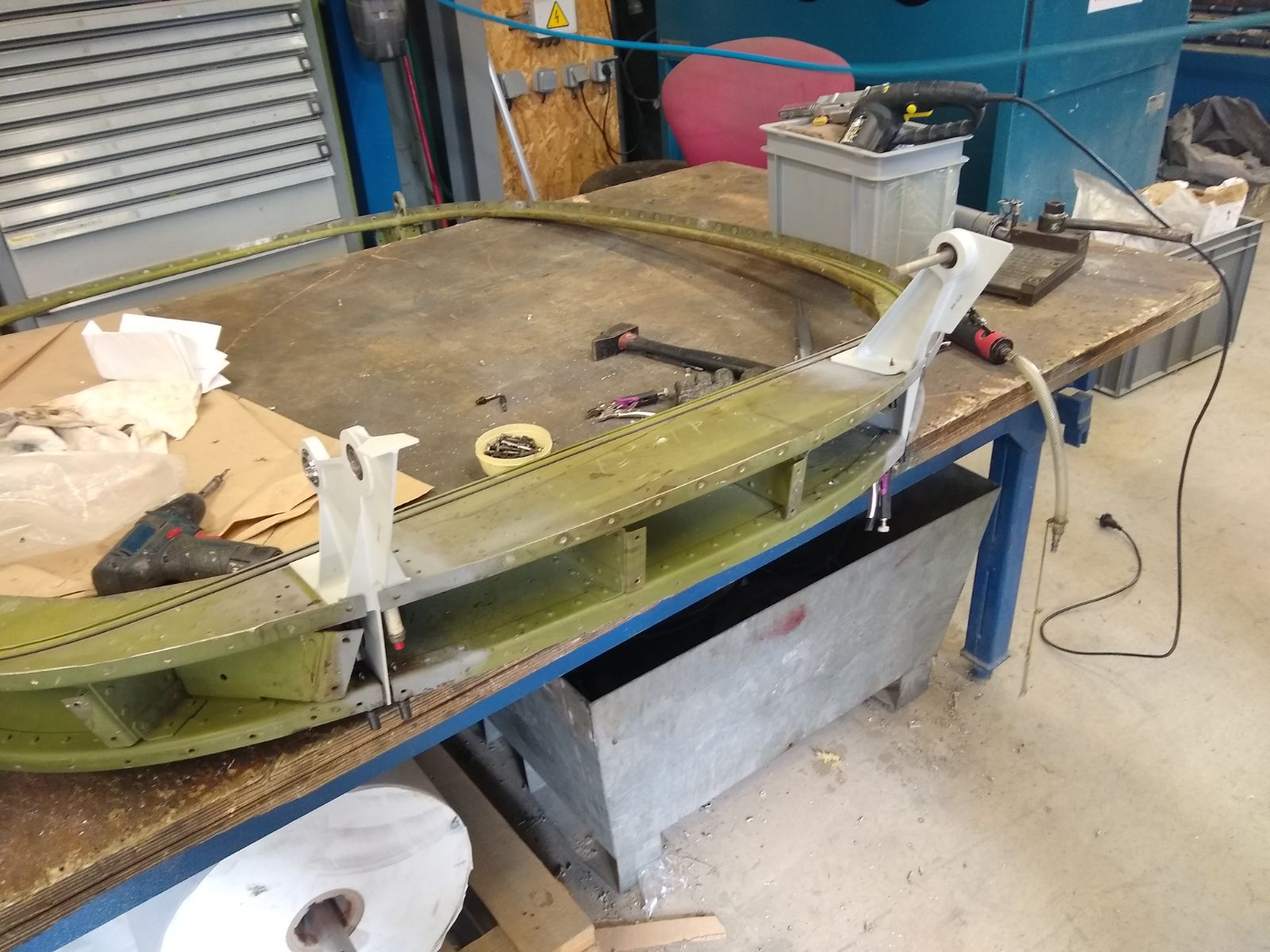

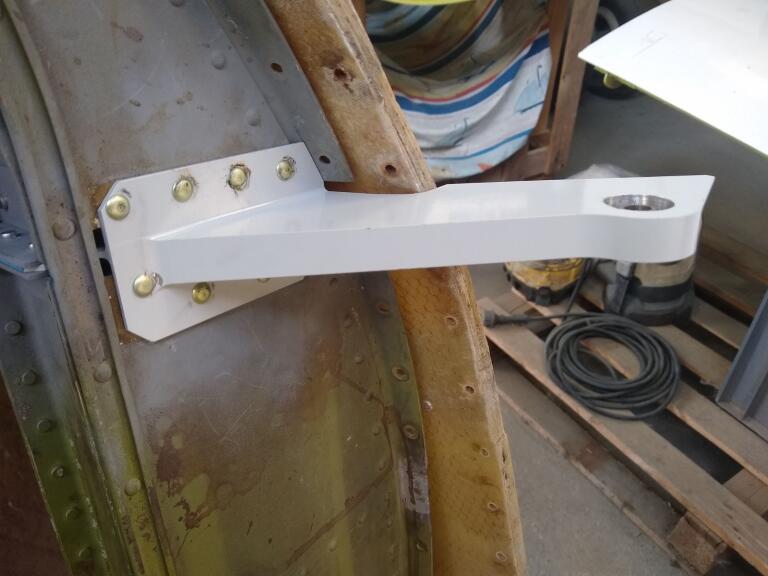

Intégration de la pièce peinte sur la structure de l'avion par Les Ailes Anciennes :
